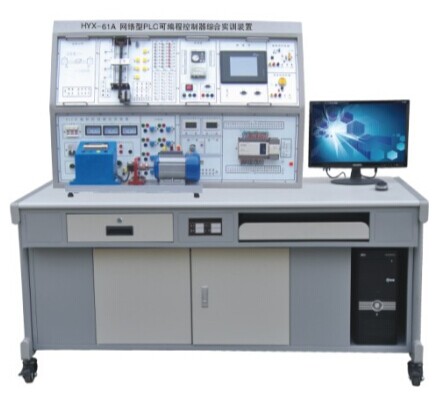

“維修電工技師·高級技師技能實訓考核裝置”是根據國家勞動和社會保障部職業技能鑒定中心為維修電工技師、高級技師的職業培訓與技能鑒定而研制的，它集PLC、通信模塊、變頻器、觸摸屏、模擬實訓對象、仿真軟件、組態軟件于一體。適合PLC可編程控制、變頻調速控制、網絡通訊實訓教學及技師技能鑒定考核。

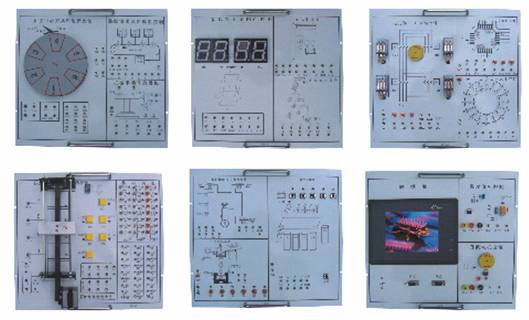

一、裝置特點 二、技術性能 1.輸入電源：三相四線（或三相五線）~380V±10% 50Hz 2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m 3.裝置容量：＜0.5KVA 4. 外形尺寸：1630mm×730mm×1300mm 5. 安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。 三、實訓裝置的基本配置及功能 實訓裝置由控制屏、實訓桌、三菱主機實訓組件、實訓模擬對象掛箱（含豐富的工業現場設備模擬實訓對象）、實物對象、變頻器掛箱、觸摸屏掛箱、交流電機、接觸器、總線單元、通信模塊、工控組態軟件、仿真軟件、電機導軌及測速機構等組成。 （二）實訓掛箱
四、電機導軌、光碼盤測速系統及數顯轉速表： 包括日本歐姆龍1024光電編碼器及固定電機的導軌等。在導軌面板上設有五位數顯轉速表，顯示當前轉速；同時設有光電編碼信號輸出，包括A、B兩個通道；同時還具有電壓反饋信號。 五、三相鼠籠異步電機： 交流380V/△ 六、實物模型（用戶根據需要進行選購） 1、JDM-01挖土機（見彩圖 頁，單價1500元/臺） 2、JDM-01推土機（見彩圖 頁，單價1500元/臺） 3、JDM-01機械手實訓模型（見彩圖 頁，單價18600元/臺） 4、JDM-01小車運動控制系統實訓模型（見彩圖 頁，單價4200元/臺） 七、實訓桌 實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料，電腦桌聯體設計，造型美觀大方。 八、實訓項目 （一） PLC 模擬對象基本應用實訓 1.電動機點動與自鎖控制 15.機械手控制 （二）PLC、變頻器、觸摸屏的綜合應用實訓 29.變頻器功能參數設置與操作 39.基于PLC的程序運轉控制 （三）現場總線網絡通信技術實訓 48.基于MCGS的RS-485網絡通信技術
|
|||||||||||||||||||||||||||||||||||||||||
 |
