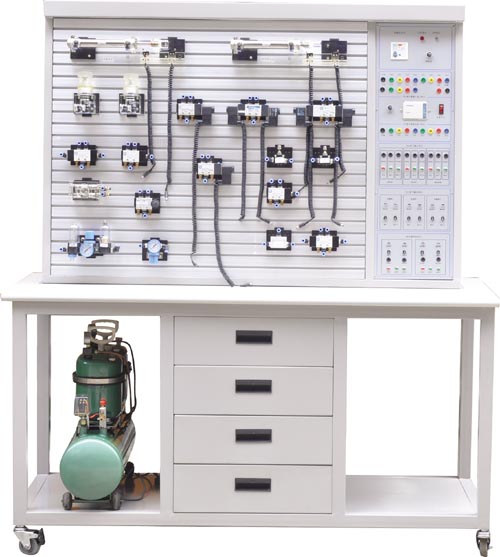

HYY-19B氣動PLC控制技術實驗裝置
一、概述
氣動PLC控制實驗臺是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器 （PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、實驗臺主要特點
1.實驗氣動元件均裝有帶彈性插腳的底板，實驗時組裝實驗回路快捷、方便；實驗回路清晰、明了。
2.實驗電氣控制采用低壓直流24V電源；實驗回路、控制電路安全可靠。
3.電氣主控制單元采用PLC可編程序控制器控制，可與PLC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制器控制的優越性，加深對PLC可編程序控制器的了解及掌握。
4.該系統是典型的機、電、氣一體化的綜合實驗設備，功能強、適用范圍廣。
基本結構組成：
氣動PLC控制實驗臺主要由實驗桌及實驗支架、氣動元器件、電氣控制器件等組成。
氣動元器件配備：空氣壓縮機，空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣 缸、旋轉氣缸.....
電氣控制器件：直流24V（3A）電源單元，PLC可編程序控制器（松下FP1），PLC電氣控制輸入單元， PLC電氣控制輸出單元，繼電器控制單元，行程開關（常閉、常開）。
三、主要技術參數
1.PLC可編程序控制器：PLC可編程序控制器：松下FP1型主機（繼電器輸出方式）。
2.直流電源：輸入AC 220V 輸出：DC 24V/3A
3.實驗臺外形尺寸：1500mm×700mm×1700mm
4．空氣壓縮機（基本配置小型機-雙頭）
規格:430*210*600（mm）
電源: AC220V
功率：360W
追高壓力：1.3mp
排氣量：0.039m3/min
溫度：90度
潤滑油：10#變壓機油
噪音：<65Dbca
儲氣容積:10L
凈重：21kg
四、實驗項目類型
（一）、氣動基本控制回路實驗
（二）、單回路作用缸自動控制
（三）、多回路作用缸自動控制
（四）、PLC控 制技術的應用
（五）、繼電器控制技術應用
（六）、其它綜合、擴展性實驗 等類型的氣動回路
氣動基本實驗回路舉例：
1.單作用氣缸的換向回路
2.雙作用氣缸的換向回路
3.單作用氣缸速度控制回路
4.雙作用氣缸單向調速回路
5.雙作用氣缸雙向調速回路
6.速度換接回路
7.緩沖回路
8.二次壓力控制回路
9.高低壓轉換回路
10.計數回路
11.延時回路
12.過載保護回路
13.互鎖回路
14.單缸單往復控制回路
15.單缸連續往復動作回路
16.直線缸、旋轉缸順序動作回路
17.多缸順序動作回路
18.雙缸同步動作回路
19.四缸聯動回路
20.卸荷回路
21.或門型梭閥的應用回路
22.快速排氣閥應用回路
